AlphaBot2 робот строительный комплект для Raspberry Pi Zero W (встроенный WiFi)

Описание продукта:

AlphaBot2 робот строительный комплект для Raspberry Pi Zero W, с контроллером Raspberry Pi Zero W (встроенный WiFi)

Обзор

Этот набор роботов AlphaBot2 предназначен для использования с Raspberry Pi Zero W. Он оснащен богатыми распространенными функциями робота, включая отслеживание линии, предотвращение препятствий, ультразвуковое переключение, дистанционное управление Bluetooth/инфракрасным/WiFi, мониторинг видео и т. д.

Благодаря высокому интегрированному модульному дизайну, его довольно легко собрать с помощью защелки, без проводки. Через несколько минут, потраченных на аппаратную сборку, вы почти там, наши демонстрационные коды с открытым исходным кодом готовы помочь вам быстро начать работу.

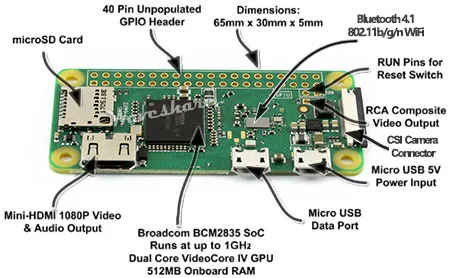

Raspberry Pi Zero W характеристики

Raspberry-Pi-Zero-W-intro

  • Broadcom BCM2835
    • Одноядерный процессор ARM11 1 ГГц
  • 512MB Оперативная память
  • Файла беспроводное подключение
    • 802,11 b/g/n Беспроводная LAN
    • Bluetooth 4,1
    • Bluetooth низкая энергия (BLE)
  • Слот карты Micro SD
  • Мини-hdmi порт (1080p60 видеовыход)
  • Питания от Micro-USB
  • Порт Micro-USB OTG
  • 40PIN незаполненный GPIO Заголовок (совместим с A +/B +/2B/3B)
  • CSI камера разъем
  • Композитный видео заголовок
  • Композитный сбросить заголовка
  • Размер: 65 мм x 30 мм x 5 мм

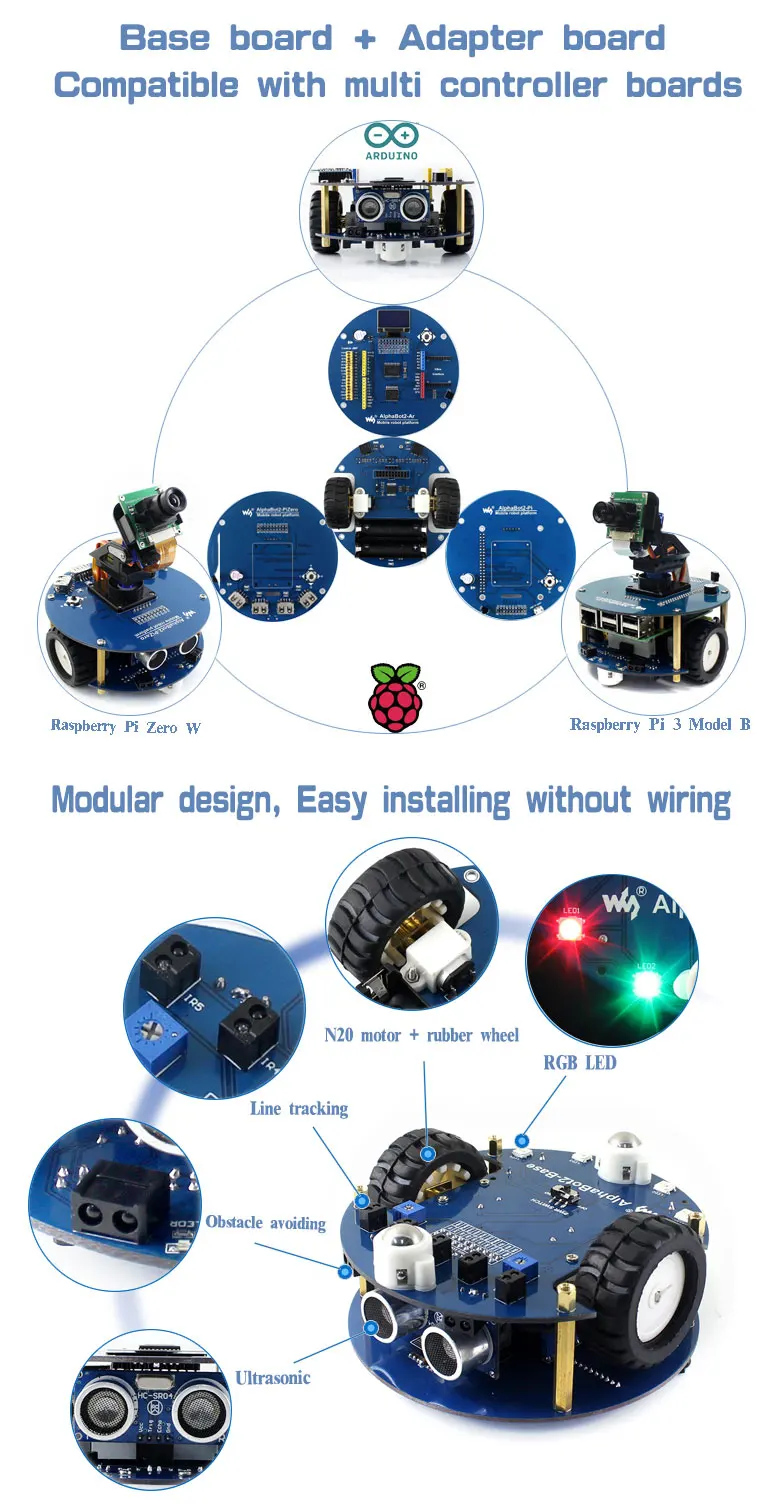

AlphaBot2 Особенности

AlphaBot2 использует 2-х слойный структуру для того чтобы обеспечить отличную стабильность и совместимость.

AlphaBot2-Base, нижняя базовая шасси:

  • 5-канальный инфракрасный датчик, аналоговый выход, в сочетании с алгоритмом PID, стабильное отслеживание линии
  • Встроенные модули, такие как отслеживание линии, предотвращение препятствий, не требует грязной проводки
  • TB6612FNG двойной h-мостовой двигатель, по сравнению с L298P, он более эффективный, более компактный и менее нагреваемый
  • N20 микро мотор-редуктор, с металлическими шестернями, низкий уровень шума, высокая точность
  • Встроенные RGB светодиоды, истинное цветовое освещение, довольно круто

AlphaBot2-PiZero, Верхняя плата адаптера для контроллера:

  • Регулятор напряжения LM2596 обеспечивает Pi стабильную мощность 5 В
  • TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики
  • PCA9685 серводвигатель, делает его более плавным, чтобы повернуть головку сковороды
  • CP2102 UART конвертер, легко для управления Pi через UART
  • Чип usb-хаб, больше usb-портов для таких устройств, как NIC

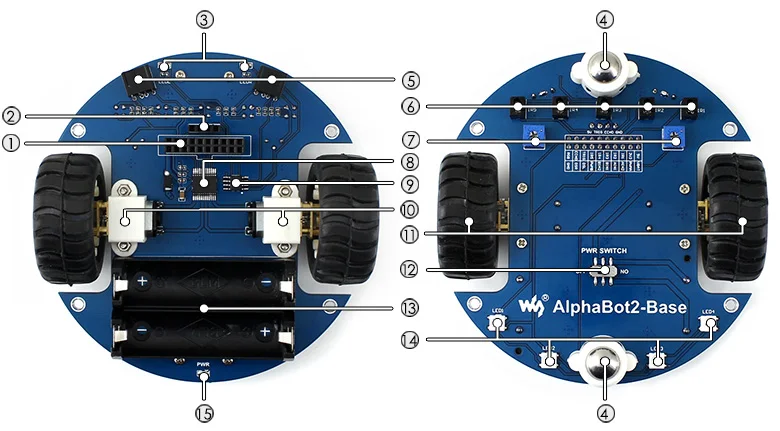

Что на AlphaBot2-Base

AlphaBot2-Base-intro

  1. AlphaBot2 интерфейс управления:Для подключения различных плат адаптера контроллера
  2. Ультразвуковой Модуль интерфейса
  3. Препятствие избегая показателей
  4. Omni-колесо направления
  5. ST188:Светоотражающий Инфракрасный фотоэлектрический датчик, для предотвращения препятствий
  6. ITR20001 Условия оплаты:Светоотражающий Инфракрасный фотоэлектрический датчик, для отслеживания линии
  7. ПотенциометрДля регулировки препятствий, избегающих диапазона
  8. TB6612FNGДвойной H-bridge драйвер двигателя
  9. LM393Компаратор напряжения
  10. N20 микро мотор-редукторСкорость снижения 1:30, 6 в/600 об/мин
  11. Резиновые колесаДиаметр 42 мм, ширина 19 мм
  12. Мощность переключатель
  13. Батарея Патрон лампы:Поддерживает 14500 батареи
  14. WS2812B:True color, RGB светодиоды
  15. Мощность индикатор

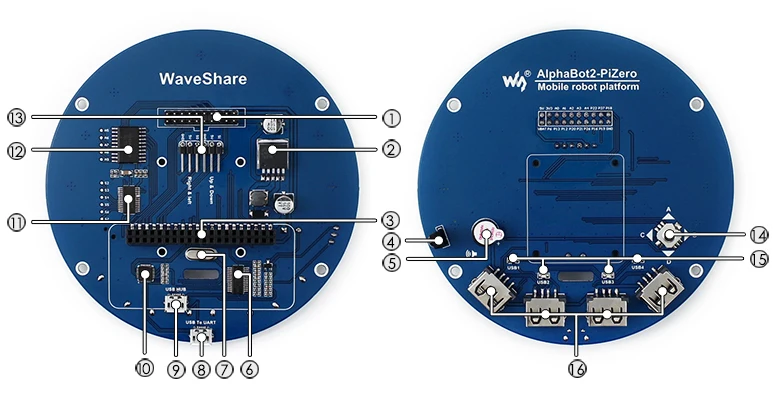

Что на AlphaBot2-PiZero

AlphaBot2-PiZero-intro



  1. AlphaBot2 интерфейс управления:Для подключения AlphaBot2-Base
  2. LM2596:5V регулятор напряжения
  3. Raspberry Pi (дюймы):Для подключения Raspberry Pi Zero/Zero W
  4. ИК-приемник
  5. Зуммер
  6. FE1.1S:Usb-хаб чип
  7. Размеры от 12 мес. с украшением в виде кристаллов
  8. USB UART:Легко для управления Pi через UART
  9. Usb-хаб интерфейс:Расширяет usb-порт Raspberry Pi Zero/Zero W
  10. CP2102:USB UART конвертер
  11. PCA9685:Серводвигатель, делает его более плавным, чтобы повернуть головку сковороды
  12. TLC1543:10-битная объявление приобретения чип, позволяет Pi использовать аналоговые датчики
  13. Сервопривод интерфейс
  14. USB показателей
  15. Порты USB: Более usb-интерфейсом

Фото

AlphaBot2-PiZero-Acce-Pack-detail_01AlphaBot2-PiZero-Acce-Pack-detail_02AlphaBot2-PiZero-Acce-Pack-detail_03

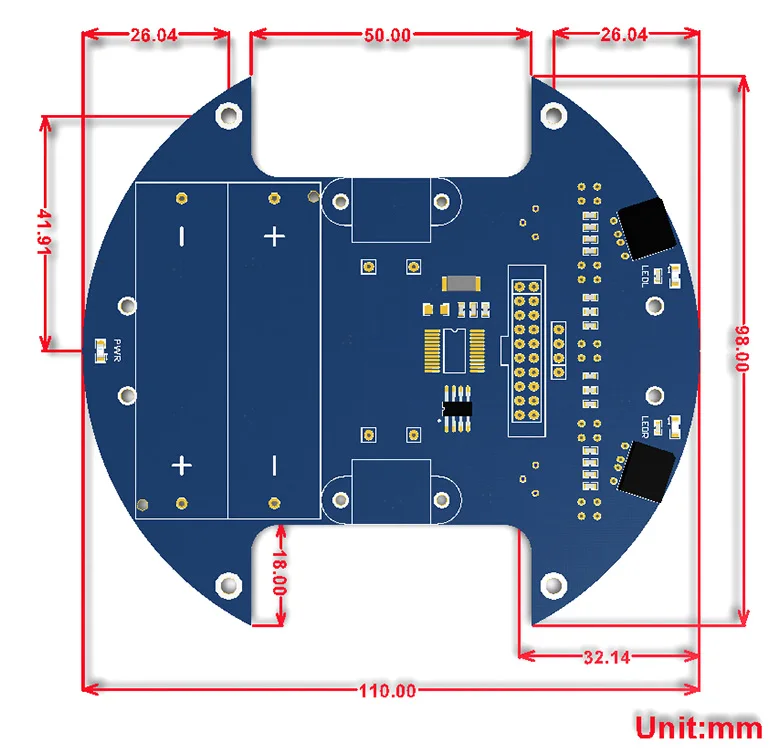

Размеры

AlphaBot2-Base-size

Развития ресурсы

Вики:Www.wav eshare.com/wiki/AlphaBot2-PiZero

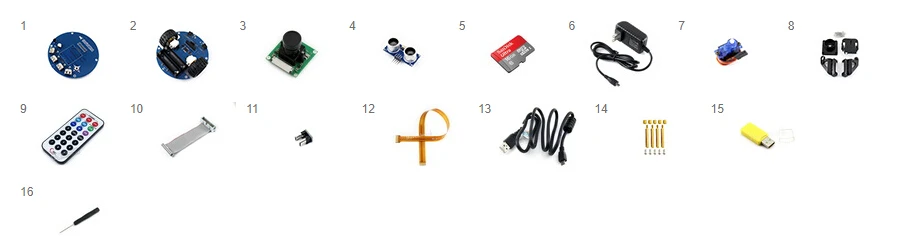

Посылка содержание:



1)AlphaBot2-PiZero Acce пакет Raspberry Pi

Примечание: для работы этого продукта требуется два аккумулятора 14500, которые не входят в комплект и должны быть приобретены отдельно.

  1. AlphaBot2-PiZero (плата адаптера) x1
  2. AlphaBot2-Base (Базовое шасси) x1
  3. Камера RPi (B) x1
  4. Ультразвуковой датчик x1
  5. Карта Micro SD 16 Гб x1
  6. Мощность адаптер США стандарт 5V/3A micro x1
  7. SG90 servo x2
  8. 2 DOF панорамирование и наклон комплект x1
  9. ИК-пульта дистанционного управления x1
  10. FC-20P кабель 8 см x1
  11. Micro USB разъем x1
  12. RPi Zero V1.3 Камера кабель 30 см x1
  13. Разъем USB типа A для кабеля micro B x1
  14. AlphaBot2-PiZero винты x1
  15. Считыватель карт Micro SD x1(Бесплатно)
  16. Отвертка x1(Бесплатно)

3



2)Дополнительные детали в комплекте

  1. Raspberry Pi Zero W x1
  2. 2x20-pin 2,54 мужской выносной полосы x1



1Raspberry-Pi-Zero-W-1_9322x20-254-male-header_93
